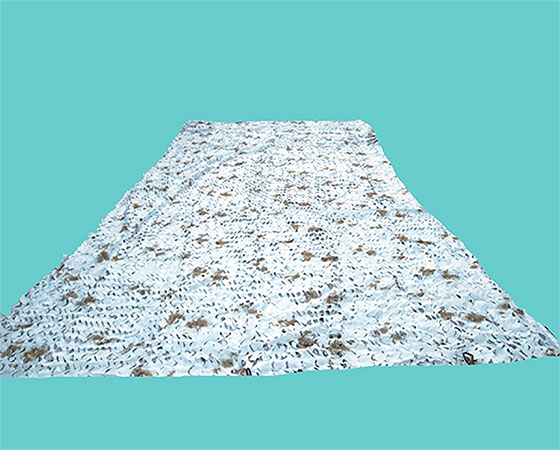

產品代碼：SS-201E
產品參考價格
規格（1m*1m）：12.5元/片（10平起批）
規格（2m*2m）：8.6元/每平米（10平起批）
規格（大于4平米小于12平米）：7.7元/每平米（10平起批）
規格（大于12平米小于20平米）：6.8元/每平米（10平起批）
規格（大于20平米以上）：6.5元/每平米（10平起批）
網繩：采用高強滌綸編織繩，抗拉強度≥1500N，色牢度≥1600N，日曬牢度≥4級
網架：采用滌綸網，網目5CM*5CM，抗拉強度＞300N；色牢度≥4級
裝飾布：210D牛津布
顏色：雪地迷彩
適用：用于防地面、空中多波段（可見光、近紅外）敵軍偵查設備的野戰偽裝器材。主要用于設置掩蓋遮障，適用于坦克、火炮、裝甲戰車、導彈、陣地、野戰指揮所、彈藥庫等重要軍事設施的防光學探測，用于部隊訓練，用于軍事電影道具，真人CS場景，防航拍、房屋遮蓋、遮陽等生活場景
包裝：滌綸
可售賣地：全國
是否進出口：否
是否專利：否
外場測試：
按規定的方法對目標實施掩蓋遮障偽裝，同時用相同的另一個目標放在另一個地方作對比，用熱像儀在觀察點上進行觀察，并進行照相記錄。整個觀察（或偵察）過程應在沿觀察方向的能見度不低于1km、風力不大于4級的天氣條件下進行，并在24小時內連續進行觀察和照相。
（1）測試設備： 使用工作波段為（3-5）μm、（8-14） μm的單通道或雙通道紅外熱像儀對偽裝網的紅外隱身性能進行測試。 熱像儀視場角為：4°鏡頭、8°鏡頭，4X變焦； 熱像儀溫度分辨力：0.1℃。
（2）測試方法：
A.將偽裝網按要求放置于處于典型環境的目標模型上；
B.熱像儀利用黑體對熱像儀進行標定；
C. 將熱像儀對準偽裝網，調節焦距至偽裝網大小不大于視場1/2，不小于視場1/3；
D.熱像采集；
E.分析偽裝網在特定時間于背景的融合程度，判定偽裝網在特定季節與背景融合時間段。
5、防雷達隱身性能： 在偽裝網遮障目標后，使用外場雷達測試系統對目標進行測試。
（1）測試系統檢測： 對雷達測試系統進行檢測，確認整個系統能正常工作。系統開機后的預熱時間應不小于30分鐘。
（2）測試?yán)走_(dá)對中處理：
A.使測試?yán)走_(dá)處于0°俯角位置，測試?yán)走_(dá)平臺和目標承重轉臺處于機械0°位置，并保持靜止?fàn)顟B(tài)。
B.將20dB㎡（10GHz）定標體（三角形三面角角反射器）放置在承重轉臺中心高度為1米的低RCS泡沫支架上，并使角反射器口面朝向測試?yán)走_(dá)。
C. 根據測試要求的極化方式，啟動測試?yán)走_(dá)對目標區域分別進行橫向、垂向±10°掃描測試，通過數據處理軟件找到橫向、垂向掃描曲線上大值所對應的角度值，此角度即為測試?yán)走_(dá)在該俯角下，該極化方式的雷達對中校正數據并做好記錄。
D. 調整測試?yán)走_(dá)平臺到下一個俯角位置，重復操作，記錄對中數據。
（3）系統標定：
A.使測試?yán)走_(dá)平臺處于0°俯角位置和選定的極化方式，根據獲取的雷達在0°俯角時的對中修正數據，對測試?yán)走_(dá)姿態進行修正，并保持靜止?fàn)顟B(tài)。
B.將10dB㎡（10GHz）定標體（三角形三面角角反射器）放置在承重轉臺中心高度為1米的低RCS泡沫支架上，仔細調整定標體的放置姿態，使角反射器口面垂直于水平面，其口面法線指向測試?yán)走_(dá)，角度偏差不大于2°。
C.設置測試?yán)走_(dá)參數并進行數據采集，完成測試?yán)走_(dá)在該極化方式下的系統標定。
D.系統標定結束后，用20dB㎡（10GHz）的定標體對系統標定精度進行檢驗，其標定精度應優于0.7dB。
（4）背景等效RCS測試：
保持測試系統的測試參數不變，移去定標體及泡沫支架；采集每個待測俯仰角下的背景響應，由數據處理軟件對采集數據進行處理，得到的背景等效RCS應低于0dB㎡，否則應對背景重新進行處理。重新處理后，重復操作，直至所有待測俯角下的背景等效RCS達到規定的要求。
A.撤去已鋪設在受測目標運行路線上以及承重轉臺目標放置區域內的吸波材料，留出轉臺上受測目標的駐留空間。
B.確保目標承重轉臺處于承壓受力狀態，啟動待測目標，在地面人員的指揮下，沿指定車道，運行至轉臺中心。對待測受測目標輪胎或履帶加以固定，確保在轉臺傾斜狀態下，轉臺上的裝備不發生滑動。
C.將撤去的吸波材料重新填補回空穴部位。
（5）目標RCS測量：
A.保持測試系統工作參數不變，設置系統為外觸發工作方式，依據測試要求設置雷達平臺俯角位置、目標轉臺旋轉速度、選擇頻率步進和極化方式等。
B.啟動目標承重轉臺，在轉臺角度信號觸發下，完成目標在當前俯仰角下的目標RCS測量。
C.將偽裝網披掛到被測目標，完成其他既定俯仰角下的受測目標RCS測量。
（6）受測目標退出測試區域：測試任務完成后，控制承重轉臺處于承壓受力狀態。移除車道上的吸波材料，受測目標在地面人員的指揮下按轉臺上的標識退出承重轉臺。
